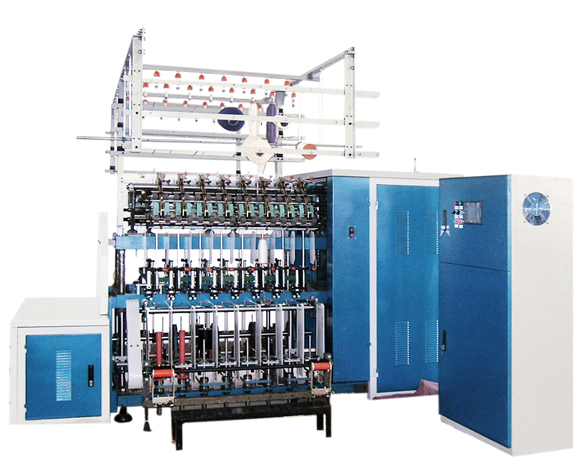

YCHN303三罗拉花捻机产品规格及配置
1 产品使用范围及特点
YCHN303型花色捻线机是本公司在原机械式三罗拉花捻机的基础上发展延伸出来的新机型,其各罗拉及锭子、钢令升降分别由专配的电动机独立驱动,且7台变速电动机由相应的变频器加以控制。具有以下特点;
a、工艺调整方便、快捷;
b、各罗拉转速及退捻均可无级调节;
c、机械传动平稳、噪音低、断头率低;
d、可连续作业,不停机落纱,产量高;
本机控制系统由触摸屏和 PLC 组成(PLC为西门子),通过触摸屏实现对系统的集中控制。系统实时性好,控制精度高,使用方便。
本系统可控制7台变频器(控制后罗拉电机的为富士变频器、其余为士林变频器),且具有同步调速功能。
本机用于生产纤维型花色线,亦可用于生产纱线型花色线。
2 主要技术经济参数
(1) 型式:单层双面牵伸加捻;
(2) 锭数:16锭×节数(最多7节)基本型112锭;
(3) 锭距:150mm;
(4) 牵伸(花纹)罗拉直径:φ38mm;
(5) 输入(芯线)和输出罗拉直径:φ42mm;
(6) 钢领直径:φ112mm;
(7) 牵伸距离:180~223mm;
(8) 摇架: (为中国常德纺机)
(9) 空心锭转速:4600~12000转/分;
中空锭电机为西门子电机
(10) 捻向;S、Z;
(11)升降距离:220~300mm;
(12)牵伸倍数:1~30;
(13)速比(超喂);1:1 —1:8;
(14)输出罗拉线速度:7~35米/分;
罗拉是东台的,减速电机均是台湾最好品牌
(15)总动率:24KW;
(16)总重量:9000kg;
(17)整机尺寸:10500×3400×2500(长×宽×高)
